相乗り試作

というLSI作ってくれるという企画で提出していた
FFを載せてもらったチップを動作させてみた．
設計データは https://github.com/miyo/my_make_lsi/
教科書通りのD-FFを愚直に作ったので，当たり前と言えば当たり前だけど，
ちゃんとCLKピンを0->1とするたびにDの信号レベルがQに伝播するのを見て，
ちょっと感動してしまった．

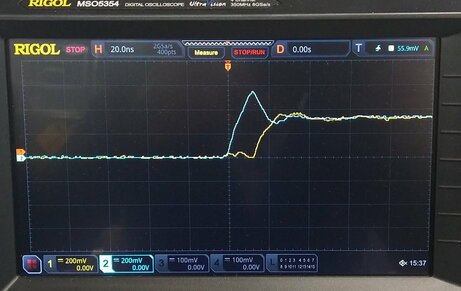

写真はDが'1'，Qが'0'のときにCLKを'0'->'1'としたときのCLK(青)とQ(黄色)の変化．

ちゃんとセットアップ/ホールドを測定してみたいけど，さて，どうしよう．
