Spartan2Eのための変換基板を設計しました。
表面にSpartan2Eを裏面にはSRAMを2枚実装してあります。
年内には注文したいなぁというところです。

なんか、628511のデータシートが入手困難なようですので、ピン配だけ、とりあえず置いておきます。データシートは置いてもいいのかな...よく分からないので欲しい方はメールしてください
628511のピン配置(ボトムビューなので注意!!)

部品面(Spratan2E側)から基板を透視したときの図です。

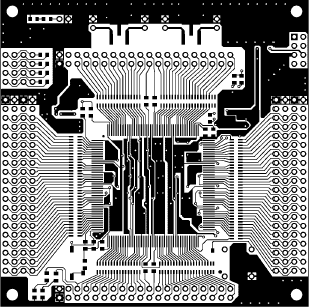

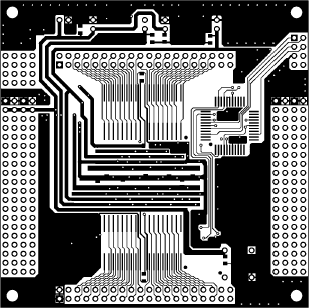

Spartan2Eがのる面	Config用のROMとSRAMがのる面

PCBE形式のデータ(zip圧縮) last modified 2003/01/15
三端子レギュレータにLP3965(SOT-223の)も利用できるように変更
ギャップが8milルールにのってない部分があったので修正

• この基板およびデータを利用されてMSXを作ろうとしているページ
