H83067Fはなにかと便利に使えるマイコンなので重宝しています。今回このマイコンにACEX1k100やSRAMの載った基板を設計しました。

なんか、628511のデータシートが入手困難なようですので、ピン配だけ、とりあえず置いておきます。データシートは置いてもいいのかな...よく分からないので欲しい方はメールしてください
628511のピン配置(ボトムビューなので注意!!)

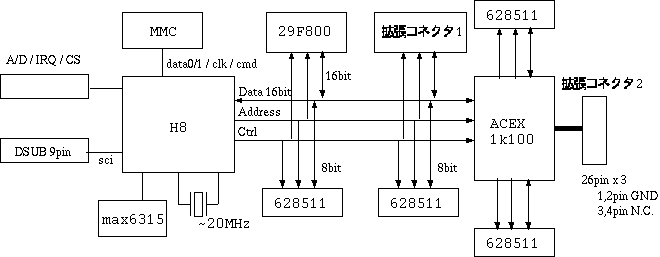

1. 回路構成


2. 仕様


   CPU	H8/3067F-20
   SRAM	512kbitx8bit	628511 128や512とピン互換ではない
   Flash ROM	512bitx16bit	16bit接続です
   電源	5V単一動作
   寸法	150mmx120mm	CD-ROMケースサイズ

3. 基板データ
    PCBE形式のデータ
   ダウンロードして御覧ください。

4. 基板の写真
    部品実装前の状態


   部品面

   半田面

5. acfファイル
   MaxPlusIIのためのacfファイルを置きます。ピン配の参考にしてください。
   h8acex.acf


ついでにACEX単体のこんな基板もつくってみました。 こちらを御覧ください。

バグ発見 (2001/09/21)
ACEX下のSRAMのパタンが二つ抜けている

動作確認 (2001/11/04)
とりあえずH8とSRAMを載せて動きました〜♪RAMには8bitアクセスですが。
動かすためには、  H8のMOD1とFWEをジャンパしなければいけません。
これは、H8の内部ROMに書きこむ場合はモード7にしなければいけないからです。
モード5ではどうやっても内部ROMに書きこめませんでした...

MMC動きました〜 (2002/1/3)
ハードウェア的には、MMCの2本のデータラインにプッシュプル抵抗の追加が必要です。
ソフトの詳細はこちらを御覧ください。

バグ発見 (2002/1/13)
SRAMのA0をH8のA0につないでしまっています...
このままではH8をのバス幅を16bitにして動かすと動きません。
SRAMのA0ピンをパタンカットして、H8のA19につなぐといいでしょう。
H8のA0はRAMにたいしてオープンになります。
(現状であいてるので。つながくても勿論かまわないですが)

バグ発見(重要) (2002/1/14)
電源まわりです。
1. ACEXにひきこんでいる2.5Vと3.3Vが逆です。
2. 42pin(VCCIO)だけ3.3Vにつながっています。
とりあえず、3端子レギュレータからでてすぐのところで、2.5Vと3.3Vをクロスさせ、
42pinにはいってる電源ラインをカットしました。
