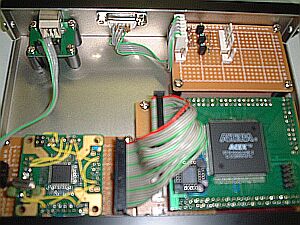

ケースの様子です。
また右下が、VGAのとりこみのためのロジック用のFPGAです。
FPGAはAlteraのACEX1kを使います。
- コンパレータ
今回はRGB各1bitずつなので、簡単なコンパレータでまにあわせることに。
トランジスタ1石です。

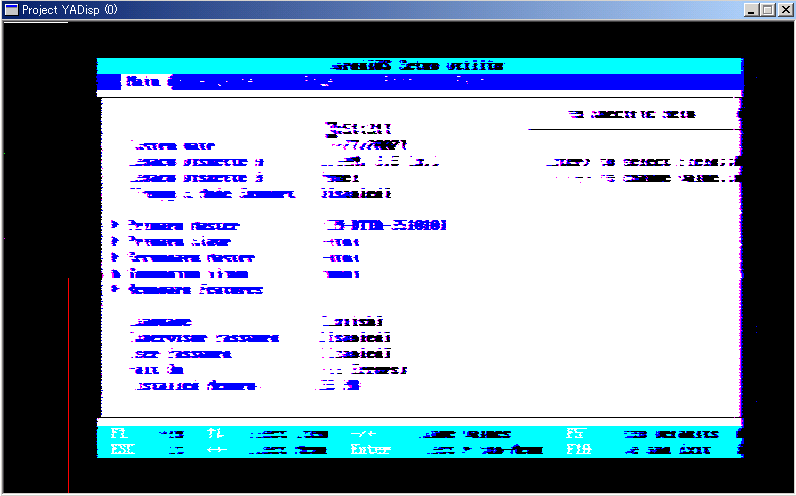

- 画面とりこみ
- USBインターフェース
USBインターフェースとしてはEZ-USBとして有名なAN2135SCを使いました。
これは、ファームウェア保持用のROMを利用しない場合、USB経由でファームをダウンロード(アップロード？)できる優れたUSBコントローラです。
Windowsでは、Cypressから配布されているUSBContorollPanelをFreeBSDやLinuxでは、ezloadを利用します。
ただしFreeBSDでは、ezloadのコンパイルが通りません。ここにあるパッチを当ててください。
Update 2002/10/27 !!
